Lasergrammétrie : la précision millimétrique pour vos relevés 3D
La numérisation des données physiques s’impose comme une norme dans le secteur de l’ingénierie. La lasergrammétrie permet de capturer la réalité avec une fidélité absolue. Qu’il s’agisse de documenter un monument historique, de superviser un chantier complexe ou de modéliser une usine pour la maintenance prédictive, cette méthode transforme des objets tangibles en jumeaux numériques exploitables. Elle constitue désormais le socle technique du BIM (Building Information Modeling).
Qu’est-ce que la lasergrammétrie et comment fonctionne-t-elle ?
La lasergrammétrie est une technique de mesure optique capturant la géométrie d’un environnement en trois dimensions. Contrairement à la topographie traditionnelle qui relève des points isolés, cette méthode enregistre des millions de points en un temps record pour générer un nuage de points dense.
Le principe physique du temps de vol et du déphasage
Le scanner laser 3D émet des impulsions de lumière infrarouge vers une surface. Lorsque le faisceau rencontre un obstacle, il est renvoyé vers le capteur. Deux méthodes de calcul permettent de déterminer la distance :
Le temps de vol mesure la durée écoulée entre l’émission et la réception du signal pour déduire la distance exacte selon la vitesse de la lumière. La mesure de phase analyse le décalage de l’onde lumineuse par rapport au signal émis, offrant une précision accrue sur des distances courtes ou moyennes.
Chaque point capturé possède des coordonnées spatiales (X, Y, Z) et souvent une valeur de couleur (RVB) si le scanner est couplé à un appareil photo. L’accumulation de ces coordonnées dessine la forme de l’objet avec une grande densité.
Le rôle de la technologie LIDAR
Le LIDAR (Light Detection and Ranging) complète le scanner 3D statique. Embarqué sur un drone ou un véhicule, il permet de cartographier des zones vastes ou difficiles d’accès. Cette technologie, initialement réservée aux usages militaires ou spatiaux, est devenue accessible aux acteurs de la construction et du patrimoine pour des relevés rapides.
De la capture brute à l’exploitation intelligente des données
Le processus ne s’arrête pas au balayage laser sur le terrain. Une phase de traitement en bureau d’études est nécessaire pour rendre le nuage de points exploitable.
Une fois les scans effectués sous différents angles pour limiter les zones d’ombre, les fichiers sont assemblés lors du recalage. Une exécution rigoureuse est ici nécessaire pour garantir la cohérence de l’édifice numérique. Pour assurer une précision géographique absolue, on utilise le géoréférencement, qui cale le nuage de points sur des coordonnées réelles grâce à des cibles topographiques relevées au GPS.
Le passage à la modélisation 3D constitue le véritable saut qualitatif. Dans un projet de rénovation, le nuage sert de calque ultra-précis pour dessiner les murs, les poutres et les réseaux. C’est le principe du Scan-to-BIM. On ne se limite plus à des plans 2D, mais on crée des objets numériques porteurs de données techniques comme les matériaux ou l’état d’usure.
Chaque étape du traitement doit s’emboîter pour maintenir la fluidité du flux de travail. Une capture dense permet une modélisation précise, tandis qu’un logiciel optimisé évite le ralentissement lié au poids des fichiers. Cette rigueur permet d’anticiper les collisions entre des réseaux existants et de nouvelles installations avant le début des travaux, réduisant ainsi les erreurs de conception coûteuses.
Domaines d’application : où la lasergrammétrie excelle-t-elle ?
La polyvalence de cette technologie apporte un gain de sécurité et de fiabilité dans de nombreux secteurs.
Architecture et Patrimoine
La lasergrammétrie est irremplaçable pour la restauration de bâtiments anciens. Elle permet de relever des façades complexes, des voûtes ou des sculptures avec une minutie inaccessible au mètre ruban. Elle offre une archive numérique inaltérable, essentielle pour la conservation ou la reconstruction de monuments.
Industrie et Ingénierie
Dans les usines pétrochimiques ou les centrales nucléaires, les environnements sont souvent denses et dangereux. Le scanner laser permet de réaliser des relevés à distance, sans contact physique avec les installations. Les ingénieurs peuvent ainsi simuler l’implantation d’une nouvelle machine ou vérifier la conformité d’une structure métallique sans interrompre la production.
Infrastructures et Travaux Publics
La surveillance d’ouvrages d’art comme les ponts, tunnels ou barrages bénéficie de la lasergrammétrie. En comparant deux scans réalisés à plusieurs mois d’intervalle, il est possible de détecter des déformations infimes, invisibles à l’œil nu, et de prévenir des risques structurels.

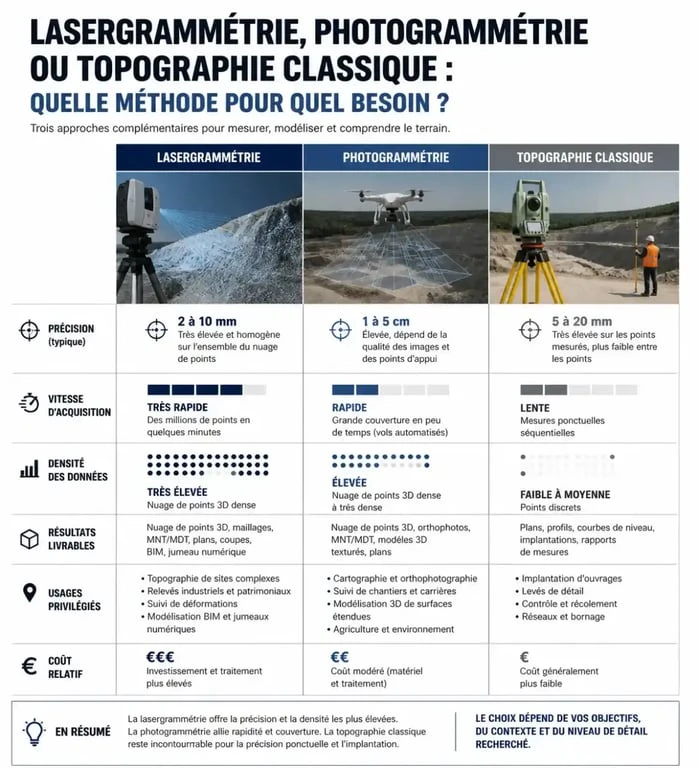

Comparatif : Lasergrammétrie, Photogrammétrie et Topographie
Le choix d’une méthode dépend de l’objectif du projet. Voici un comparatif pour orienter votre décision :
| Critère | Lasergrammétrie | Photogrammétrie | Topographie classique |
|---|---|---|---|
| Précision | Millimétrique | Centimétrique à millimétrique | Millimétrique (point par point) |
| Vitesse d’acquisition | Très rapide | Rapide | Lente |
| Environnement lumineux | Indifférent | Exigeant | Indifférent |
| Rendu visuel | Géométrie pure | Texture haute résolution | Plans 2D ou 3D filaires |
| Coût équipement | Élevé | Modéré | Modéré |
Pour une géométrie parfaite dans un milieu sombre, la lasergrammétrie est imbattable. Si vous recherchez un rendu visuel texturé pour une présentation marketing ou un survol de terrain à grande échelle, la photogrammétrie par drone est plus adaptée.
Les bénéfices concrets pour vos projets professionnels
Investir dans un relevé par lasergrammétrie est une stratégie de réduction des risques. Le premier avantage est la complétude des données. Contrairement à un relevé manuel, le scanner enregistre l’intégralité de l’environnement. Si une question survient après le relevé, il suffit de consulter le nuage de points sans retourner sur le site.
Le second bénéfice est la sécurité. Mesurer une ligne haute tension ou le sommet d’une charpente depuis le sol élimine les risques d’accident. Enfin, l’interopérabilité des formats (e57, pts, rcp) facilite la collaboration entre les corps d’état. L’architecte et le bureau d’études travaillent sur une base commune fiable, ce qui limite les litiges en phase d’exécution.
La lasergrammétrie est devenue un outil indispensable. Sa capacité à figer la réalité avec une précision chirurgicale en fait le partenaire idéal de la transition numérique. Que vous soyez gestionnaire de patrimoine ou responsable de maintenance industrielle, intégrer le scan 3D dans vos processus garantit une maîtrise totale de vos actifs spatiaux.
