Tolérances géométriques : 4 catégories clés en mécanique

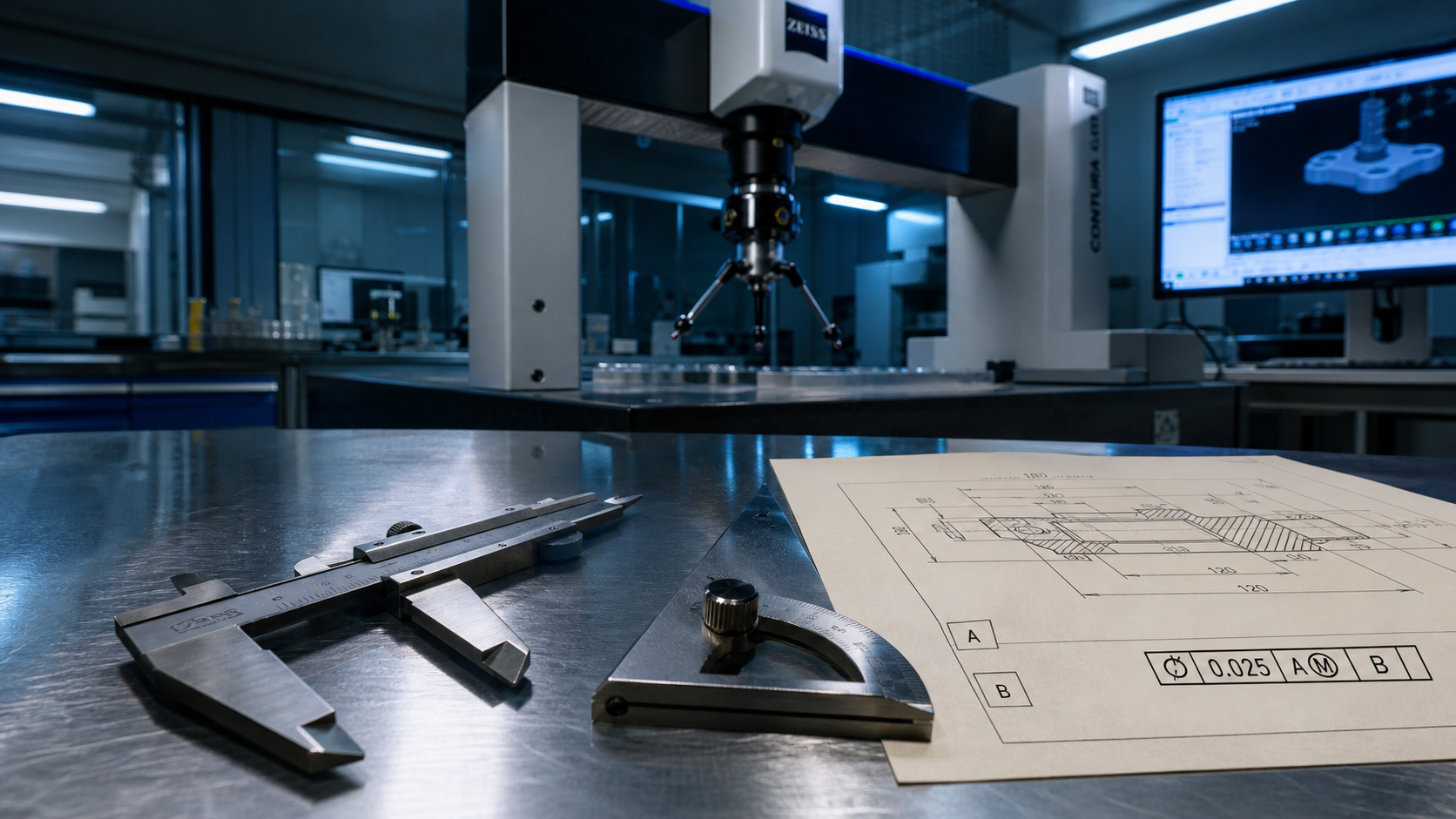

Dans la fabrication mécanique, la précision dépasse la simple mesure relevée au pied à coulisse. Si les tolérances dimensionnelles indiquent la taille acceptable d’une pièce, elles omettent souvent sa forme réelle. Les tolérances géométriques définissent les limites de variation de la forme, de l’orientation et de la position des éléments. Sans elles, une pièce conforme en diamètre peut s’avérer impossible à assembler à cause d’un défaut de rectitude ou de circularité invisible.

Table des matières

Pourquoi la cotation dimensionnelle ne suffit plus

La cotation traditionnelle se concentre sur les distances : diamètre, longueur ou épaisseur. Pourtant, une pièce peut respecter ses cotes tout en étant inutilisable. Un axe dont le diamètre est dans l’intervalle de tolérance mais qui présente une courbure ne pourra jamais s’insérer dans son logement. Les tolérances géométriques, encadrées par le système GPS (Geometrical Product Specification), comblent cette lacune.

Testez vos connaissances : Tolérances Géométriques

Elles garantissent l’interchangeabilité des pièces, un pilier de l’industrie moderne. En utilisant des symboles normalisés, les concepteurs communiquent leurs besoins fonctionnels aux fabricants et aux contrôleurs, limitant ainsi les interprétations subjectives et les rebuts coûteux.

Dimension versus géométrie

La tolérance dimensionnelle contrôle la taille, tandis que la tolérance géométrique contrôle la forme et la relation entre les surfaces. Selon la norme ISO 8015, le principe d’indépendance stipule qu’une tolérance dimensionnelle n’inclut pas, par défaut, les erreurs de forme. Une spécification géométrique doit donc être ajoutée explicitement dès que la fonction de la pièce l’exige.

Les 4 familles de tolérances géométriques à maîtriser

Le système international classe les défauts géométriques en quatre grandes catégories, chacune répondant à une problématique de conception spécifique.

1. Les tolérances de forme

Ces spécifications ne nécessitent pas d’élément de référence. Elles définissent la perfection intrinsèque d’une surface ou d’une ligne :

La rectitude : assure qu’une ligne ou un axe est droit.
La planéité : garantit qu’une face est parfaitement plane.
La circularité : vérifie qu’une section transversale est bien ronde.
La cylindricité : combine circularité, rectitude et parallélisme des génératrices.

2. Les tolérances d’orientation

La géométrie de l’élément est ici liée à une référence, comme une autre face ou un axe. Elles déterminent l’angle entre deux entités :

Le parallélisme : maintient deux surfaces ou axes à distance constante.
La perpendicularité : impose un angle de 90°.
L’inclinaison : définit un angle spécifique via une cote encadrée.

3. Les tolérances de position

Cette catégorie est critique pour l’assemblage de composants multiples. Elle définit la localisation exacte d’un élément par rapport à un système de coordonnées. La tolérance de localisation délimite une zone, souvent cylindrique, où l’axe réel doit se situer. On y trouve également la coaxialité pour les axes alignés et la symétrie.

4. Les tolérances de battement

Utilisées pour les pièces en rotation, les tolérances de battement mesurent les variations combinées de forme et de position lors d’une rotation complète autour d’un axe de référence. C’est l’outil indispensable pour éviter les vibrations excessives sur une turbine ou un arbre de transmission.

Le rôle des références et des cadres de tolérance

Pour mesurer les tolérances d’orientation, de position et de battement, il faut s’appuyer sur des références. Une référence est un élément géométriquement parfait à partir duquel on évalue les écarts de la pièce réelle. Sur un plan, ces références sont identifiées par une lettre majuscule dans un cadre relié à un triangle.

L’inscription se fait via un cadre de tolérance divisé en cases : le symbole du défaut, la valeur de la tolérance en millimètres et les lettres désignant les références. Cette structure élimine toute ambiguïté entre la conception et la métrologie.

Type de tolérance	Symbole courant	Référence nécessaire	Objectif principal
Planéité	Parallélogramme	Non	Étanchéité, appui stable
Perpendicularité	Angle droit	Oui	Équerrage des assemblages
Localisation	Cible	Oui	Positionnement des perçages
Battement circulaire	Flèche oblique	Oui	Rotation sans vibrations

L’impact industriel : de la conception au contrôle

L’adoption des tolérances géométriques est une stratégie économique. En spécifiant précisément les zones de tolérance, l’ingénieur peut élargir les tolérances dimensionnelles sans nuire à la fonction. Cela permet d’utiliser des machines-outils moins coûteuses ou de réduire le temps d’usinage.

Lors du contrôle, les Machines à Mesurer Tridimensionnelles (MMT) comparent la surface réelle de la pièce au modèle numérique. Chaque point palpé révèle les tensions de l’usinage ou les déformations thermiques. Comprendre cette topographie permet de maîtriser l’imperfection acceptable, transformant le contrôle qualité en un diagnostic de production.

Les erreurs classiques à éviter

La tentation de « sur-tolérancer » une pièce par sécurité est une erreur majeure, car chaque micron de précision supplémentaire augmente le prix de revient de manière exponentielle. Une bonne pratique consiste à définir le défaut géométrique maximal admissible pour le fonctionnement de la pièce.

Une autre erreur fréquente concerne la hiérarchie des références. L’ordre des lettres (A, B, C) dans le cadre de tolérance est fonctionnel et non alphabétique. La première lettre désigne la référence primaire qui bloque le plus de degrés de liberté. Inverser cet ordre peut fausser le résultat du contrôle et entraîner le rejet de pièces pourtant conformes.

Synthèse des normes ISO et GD&T

Il existe deux standards mondiaux : les normes ISO GPS, majoritaires en Europe, et les normes ASME Y14.5, le GD&T américain. Bien qu’elles partagent la plupart de leurs symboles, des différences subtiles existent, notamment sur le principe de l’enveloppe. Dans le doute, le cartouche du plan doit toujours préciser le référentiel normatif utilisé pour garantir une fabrication et un contrôle cohérents, quel que soit le lieu de production.
